ZAJQ971F电动对夹球阀
 |
 |
| ZAJQ971F电动对夹球阀 |

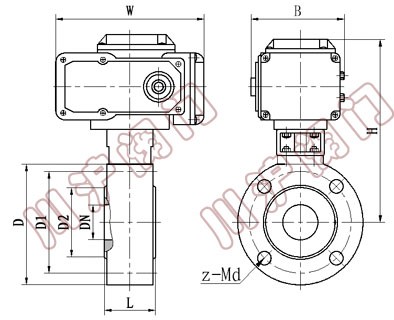

ZAJQ971F电动对夹球阀尺寸图 |
一、阀门特性
法兰: UNI2223 和 2229 PN16 DIN2501 BL.1
UNI(PN25-40-64-100)根据要求发货 不锈钢ANSIB16.5 - 不锈钢ANSIB16.10 (150 RF, 300 RF, 600 RF)
通用规格: BS 5351 ("防火" 根据要求遵循BS 6755 )
工作温度: -20℃ 至+150℃ (+200℃ 特殊密封).
工作压力: PN16, PN25 - PN40 - PN64 （根据要求发货 ）
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
带保温套的阀门根据要求发货
二、阀门材料
| 阀门材料 |
| 1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 2) 螺母夹 Nut holder |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 3) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 4) 弹簧 Spring |
不锈钢 ANSI301 |
1.4310 |
UNIX12CrNi 17 07 |
| 5) 垫圈 Washer |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 6) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 7) 顶部密封 至p sealing ** |
聚四氯乙烯 P.T.F.E. |
|
|
| 8) O环 O-Ring ** |
氟橡胶 VITON |
|
|
| 9) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
| 10) O环 O-Ring |
氟橡胶 VITON |
|
|
| 11) 环型螺母密封 Ring nut sealing |
聚四氯乙烯 P.T.F.E. |
|
|
| 12) 底部密封 Bot至m sealing |
聚四氯乙烯 P.T.F.E. |
|
|
| 13) 环型螺母 Ring nut * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 14) 球体 Ball * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 15) 阀体 Body * |
不锈钢 ANSI316 |
1.4408 |
|
* 不锈钢304按要求提供
** DN125 - 150 聚四氯乙烯密封没有O环。 |
三、阀门尺寸表
| 尺寸表 |
| 订货号 |
M41516F64 |
M41516F65 |
M41516F66 |
M41516F67 |
M41516L68 |
M41516L69 |
M41516L70 |
M41516L71 |
M41516P72 |
| 直径 |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 尺寸 |
mm. |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
| 通径? |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
381 |
| B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
242 |
| C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
137 |
| D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
234 |
| X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
| E |
mm. |
35 |
38 |
42 |
50 |
60 |
70 |
95 |
118 |
140 |
| ΦG |
mm. |
90 |
100 |
110 |
130 |
140 |
165 |
185 |
200 |
220 |
| ΦM |
mm. |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
| ΦN |
mm. |
M 12/4 |
M 12/4 |
M 12/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/8 |
M 16/8 |
| ΦR |
GAS |
1/8 |
1/8 |
1/8 |
1/8 |
1/8 |
1/8 |
1/8 |
1/8 |
1/8 |
| T. of cycle 50/60 Hz |
s. |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
| H |
mm. |
234,5 |
237,5 |
243 |
249,5 |
295 |
302 |
325 |
335 |
395 |
| 重量 |
Kg. |
6,7 |
7,3 |
7,9 |
9,3 |
15,4 |
15 |
19,7 |
29,3 |
44,9 |
