| L-20200型笼式单座控制阀，采用顶部导向型不平衡式高强度、重荷载内件结构，笼压快拆式阀座、曲线球面阀芯。提供金属阀座表面或由PTFE或其它复合材料组成的密封软阀座。该控制阀适用于普通或较恶劣工况，关闭严密，适应于各种不同压力和温度的流体或气体的控制，阀体呈S流线型通道，压降损失小、流量大、可调范围广、流量特性精度高。适配各种执行器，可提供调节或开/关控制。同时具有与L-20000系列和L-40000系列阀内件互换性特点等。 |
| |
|
| |
| 主要技术参数： |
| 通径 |
inch |
3/4” |
1” |
1·1/2” |
2” |
2·1/2” |
3” |
4” |
5” |
6” |
8” |
| mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 行程 |
mm |
16 |
25 |
40 |
60 |
| 公称压力 |
ANSI150、300、600 Lb
JIS10、20、30、40K
PN1.6、4.0、6.4MPa |
| 连接形式 |
法兰式 |
FF、RF、RJ、LG 标准按 ANSI B16.5、JIS B2201
JB/T79.1 PN1.6MPa、JB/T79.2 凹凸面 |
| 焊接式 |
嵌接焊（通径≤50mm）、对接焊（通径≥65mm） |
| 泄露率 |
金属阀座 |
符合标准ANSI B16.104 IV级，
小于额定Cv值的0.01% |
| PTFE阀座 |
符合标准ANSI B16.104 VI级，
小于额定Cv值的10-7 |
| 调节比 |
50:1 (CV≥1.0) |
| 30:1 (CV≤0.63) | |

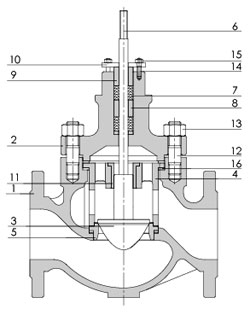

| 主要部件： |
| 序号 |
零 件 |
材质 |
| 1 |
阀 体 |
WCB |
304 |
316 |
| 2 |
阀 盖 |
WCB |
304 |
316 |
| 3 |
阀 芯 |
304 |
304 |
316 |
| 4 |
阀 笼 |
304 |
304 |
316 |
| 5 |
阀 座 |
304 |
304 |
316 |
| 6 |
阀 杆 |
304 |
304 |
316 |
| 7 |
填 料 |
PTFE\柔性石墨 |
| 8 |
填料隔圈 |
304 |
304 |
316 |
| 9 |
填料压盖 |
304 |
304 |
316 |
| 10 |
填料压板 |
WCB |
304 |
304 |
| 11 |
导 向 套 |
304 |
304 |
316 |
| 12 |
阀体螺栓 |
35# |
304 |
304 |
| 13 |
阀体螺母 |
35# |
304 |
304 |
| 14 |
压盖螺栓 |
35# |
304 |
304 |
| 15 |
压盖螺母 |
35# |
304 |
304 |
| 16 |
垫 圈 |
304/316+柔性石墨 |
| 温度适用范围 |
-20～425 |
-196～538 |
-196～538 | | |
| | |
